LR7-54HVDA
475~500M
LR7-54HVDA
475~500MHöhere Energieerzeugung
A+ Verschattungsschutz, 70 % weniger Leistungsverlust
Klasse-A-Brandschutzzertifizierung
Weltweit erstes in Serie gefertigtes Modul mit Brandschutzzertifizierung der Klasse A
Feuerbeständigkeit
Verhindert wirksam die Ausbreitung von Feuer und sichert wertvolle Rettungszeit
Zündschutz
Verhindert Hotspots und Lichtbogenbildung bereits an der Quelle
15
Y
Produkt
Garantie
Garantie
30
Y
Leistung
Garantie
Garantie

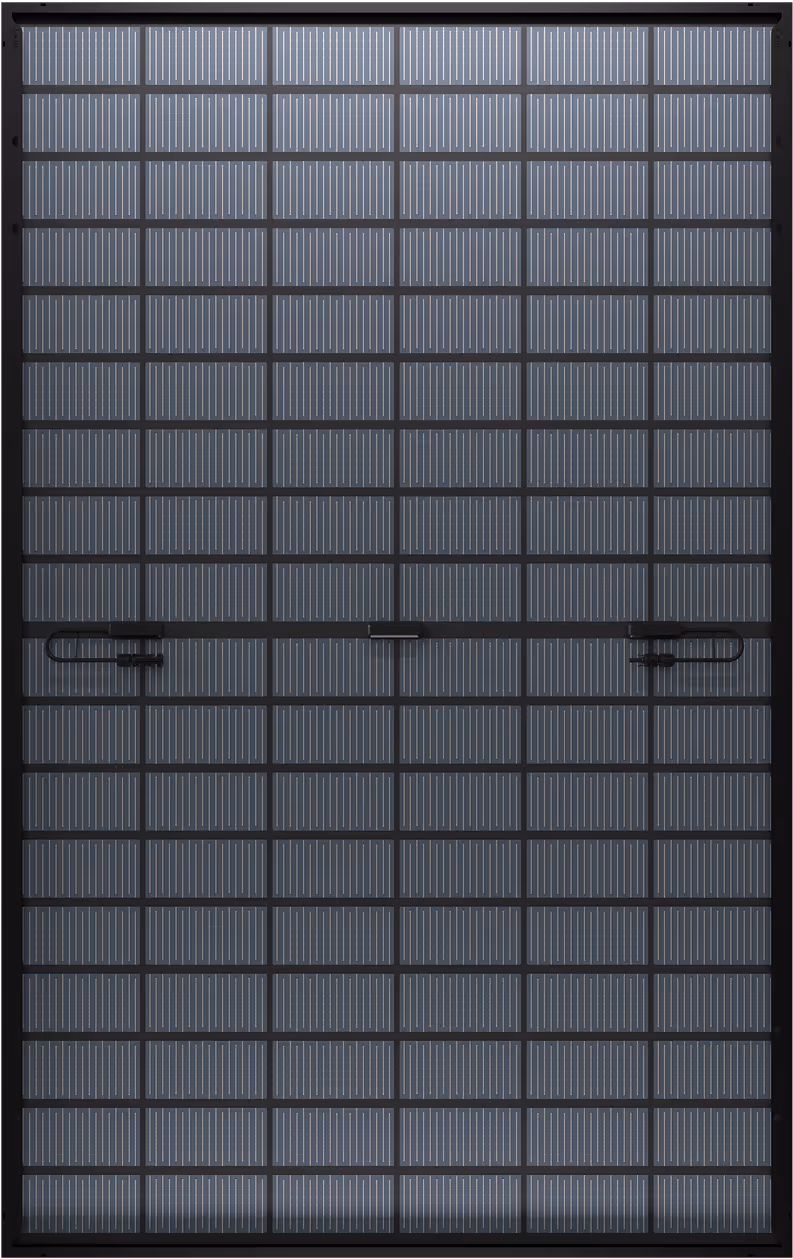

Bifacial Power
Generation
Generation
Hi-MO X10
Fire-Resistant
LR7-54HVDA
Mechanische Parameter
Zellorientierung
108 (6×18)
Anschlussdose
IP68, three diodes
Ausgangskabel
4mm2, +400, -200mm/±1200mm
length can be customized
Glas
Doppelglas, 2,0+2,0mm spezielles feuerbeständiges Glas
Rahmen
Eloxierter Aluminiumlegierungsrahmen
Gewicht
kg
Abmessungen
1800×1134×30mm
Verpackung
36 St. pro Palette / 216 St. pro 20'GP / 864 St. pro 40'HC
Elektrische Eigenschaften mit unterschiedlichem Leistungsgewinn auf der Rückseite
Pmax /W
480
504
528
552
576
600
Voc/V
40.53
40.53
40.53
40.63
40.63
40.63
Isc /A
14.98
15.73
16.48
17.23
17.98
18.73
Vmp/V
33.51
33.51
33.51
33.61
33.61
33.61
Imp /A
14.33
15.04
15.76
16.42
17.14
17.85
Pmax gain
0%
5%
10%
15%
20%
25%
Tolerance:
Length: ±2mm
Width: ±2mm
Elektrische Eigenschaften
STC: AM 1,5 1000 W/m² 25 ℃
NOCT : AM1.5 800W/m2 20℃ 1m/s
Testunsicherheit für Pmax: ± 3 %
Modultyp
Testbedingungen
Maximale Leistung (Pmax/W)
Leerlaufspannung (Voc/V)
Kurzschlussstrom (Isc/A)
Spannung bei maximaler Leistung (Vmp/V)
Strom bei maximaler Leistung (Imp/A)
Modulwirkungsgrad (%)
LR7-54HVD-475M
STC
475
40.42
14.88
33.40
14.23
23.27
LR7-54HVD-480M
STC
480
40.53
14.98
33.51
14.33
23.52
LR7-54HVD-485M
STC
485
40.64
15.08
33.62
14.43
23.76
LR7-54HVD-490M
STC
490
40.75
15.18
33.73
14.53
24.01
LR7-54HVD-495M
STC
495
40.86
15.28
33.84
14.63
24.25
LR7-54HVD-500M
STC
500
40.97
15.38
33.95
14.73
24.50
Betriebsparameter
Betriebstemperatur
-40℃ ~ +85℃
Leistungstoleranz
0 ~ 3%
Maximale Systemspannung
DC1500V (IEC)
Maximale Seriensicherungsleistung
30A
Nennbetriebstemperatur der Zelle
45±2℃
Schutzklasse
Klasse II
Brandschutzklasse
IEC Class C
Mechanische Belastung
Front Side Maximum Static Loading
5400Pa
Maximal statische Last Zug
2400Pa
Hageltest
25 mm große Hagelkörner bei einer Geschwindigkeit von 23 m/s
Temperaturbereiche (STC)
Temperaturkoeffizient von Isc
+0.050%/℃
Temperaturkoeffizient von Voc
-0.200%/°C
Temperaturkoeffizient von Pmax
-0.260%/°C
Die in diesem Datenblatt enthaltenen Spezifikationen können ohne vorherige Ankündigung geändert werden. LONGi behält sich das Recht der endgültigen Auslegung vor.
